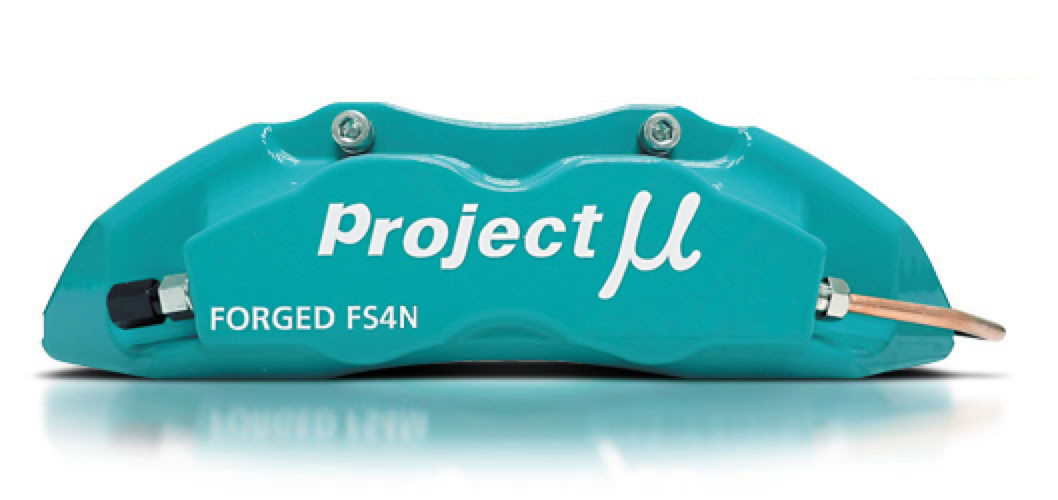

FS4N
FORGED STREET CALIPER 4Pistons x 2Pads
FS4N鍛造卡鉗套裝配備300mm的單體式制動碟，適合大部份17寸輪圈車輛安裝。並完全實現了日本製造的獨特高質量個性，以及達到合理的價格發售。
※亦有提供兩夾式制動碟型號。
總長度：275.0mm/ 總闊度：136mm※ /總高度：71.6mm
※不包括突起的制動管路安裝部分。
| 材料/製法 | 鋁合金/鍛造 |
|---|---|
| 表面處理 | 硬鋁氧化處理＋粉末塗層 |
| 活塞直徑 | 38mm |
| 制動碟尺寸 | 300~ |
| 制動皮數量 | 2片制動皮／1卡鉗 |
※NS-C制動皮是標準配置，也可選配其他制動皮。
※安裝時，必須加工原裝的制動碟後板。
FS4N套裝組件
制動卡鉗本體，卡鉗支架，制動皮，制動碟，Teflon制動管道，整套安裝螺絲
TOYOTA
| 車種 | 形式 | 前/後 | 制動碟 | 制動碟規格 | 產品編號 | 售價 | 卡鉗圖 | 備註 | |
|---|---|---|---|---|---|---|---|---|---|

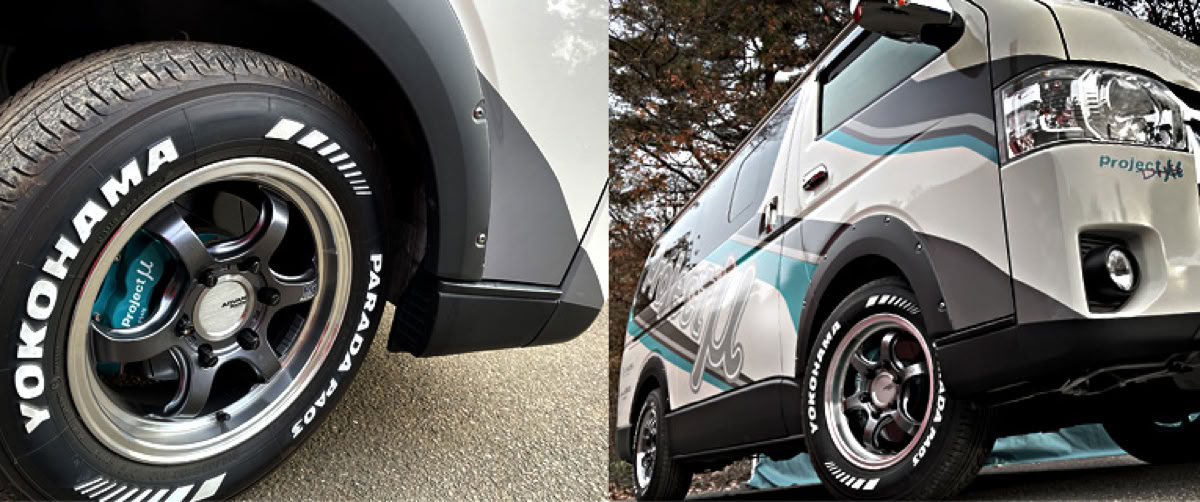

| HIACE | 200系 (2WD) | 前 | 300mm x25mm |
兩夾式 | 8直紋坑 | FS4N-T120SP[※1] | ¥360,800 | ||
[* 1]制動碟中心bell外殼的厚度比原裝制動碟產品厚3.0mm，車輪向外偏移2.0mm。

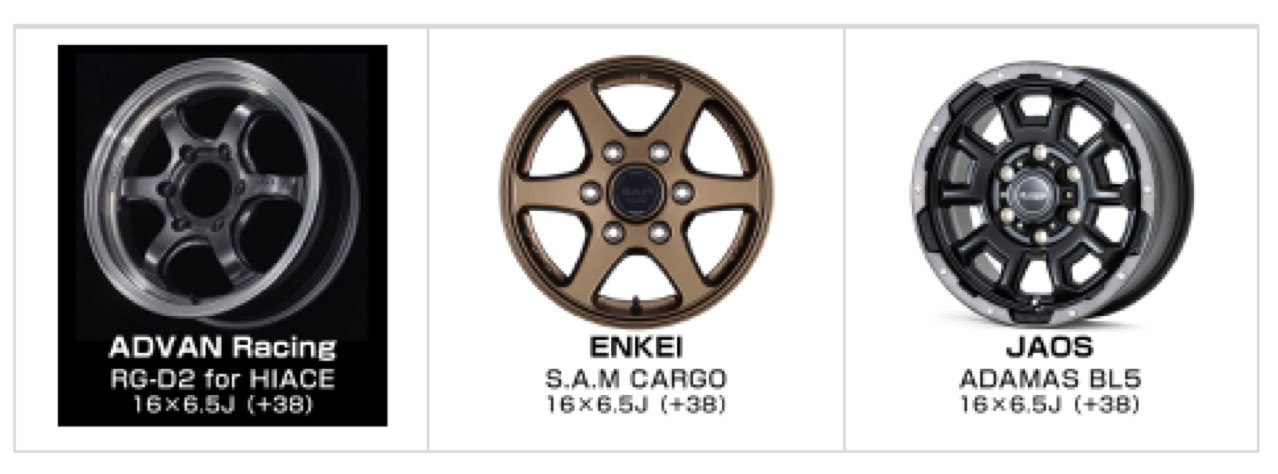

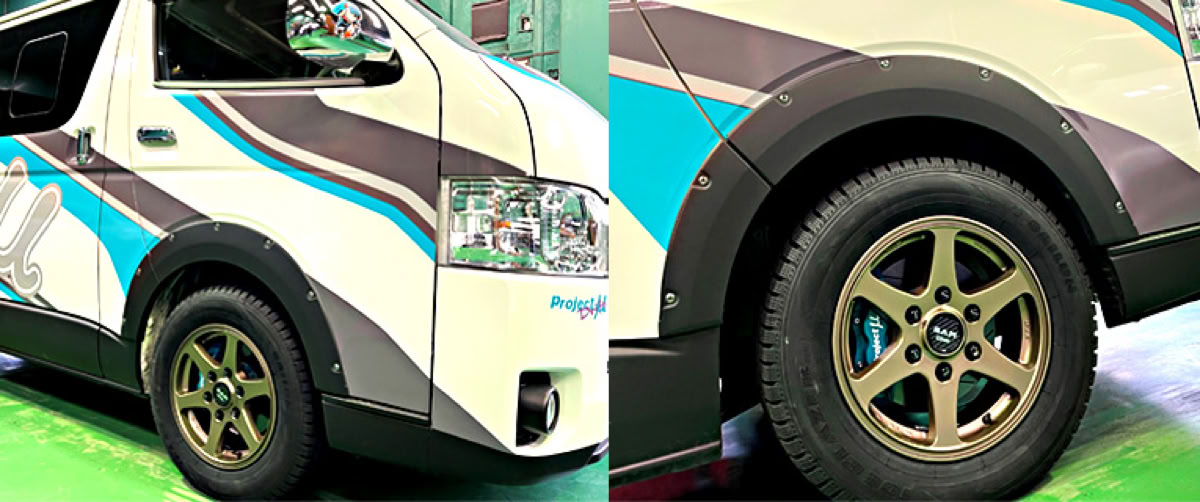

【HIACE 16寸輪圈選擇例子】
MAZDA
| 車種 | 形式 | 前/後 | 制動碟 | 制動碟規格 | 產品編號 | 售價 | 卡鉗圖 | 備註 | |
|---|---|---|---|---|---|---|---|---|---|
| RX-8 | SE3P | 前 | 323mm x24mm |
單體式 | 6旋紋坑 | FS4N-Z102SP | ¥268,000 | ||
| 兩夾式 | 8直線坑 | FS4N-Z102GP[*1] | ¥312,000 | ||||||
[* 1]制動碟中心bell外殼的厚度比單體式制動碟產品厚1.0mm。
因此，車輪向外偏移1.0mm。
F4SN-Z102SP卡鉗套件的組件使用符合SCP PURE PLUS6制動碟（零件編號：SPPZ106S6）的RX-8（TYPE-S / RS）。
F4SN-Z102GP卡鉗套件的組件使用與RX-8（TYPE-S / RS）兼容的SCP PRO制動碟（產品編號：GPRZ025）。
SUZUKI
[* 1]制動碟中心bell外殼的厚度比單體式制動碟產品厚1.0mm。
因此，車輪向外偏移1.0mm。
【SWIFT SPORTS 原廠17寸輪圈安装實例】
*原廠制動碟後板無需任何處理即可安裝。
*通過使用20mm厚輪圈墊片，可以沿用原裝17寸輪圈。
在安裝墊片後，車輪不會突出前沙板。
*視乎輪胎結構和設計，可能導致無法安裝。
請注意，建議使用KYO-EI W.T.S.輪圈墊片
*車輪將安裝在外部1.0mm處。
*標準配備[NS-C]制動皮。
但是，您也可以從[TYPE PS] [D1 spec“ F”]中進行選擇。
*安裝時，有必要對原裝的制動碟後板進行處理。
※ 產品規格，價格，製造和銷售如有更改或終止，恕不另行通知。
Projectμ BRAKE CALIPER KNOW-HOW
密封式防塵結構
油封是重要的安全組件。 因此，在油封的前面安裝了防塵密封墊圈，以防止灰塵和污垢進入而可能造成損壞。
